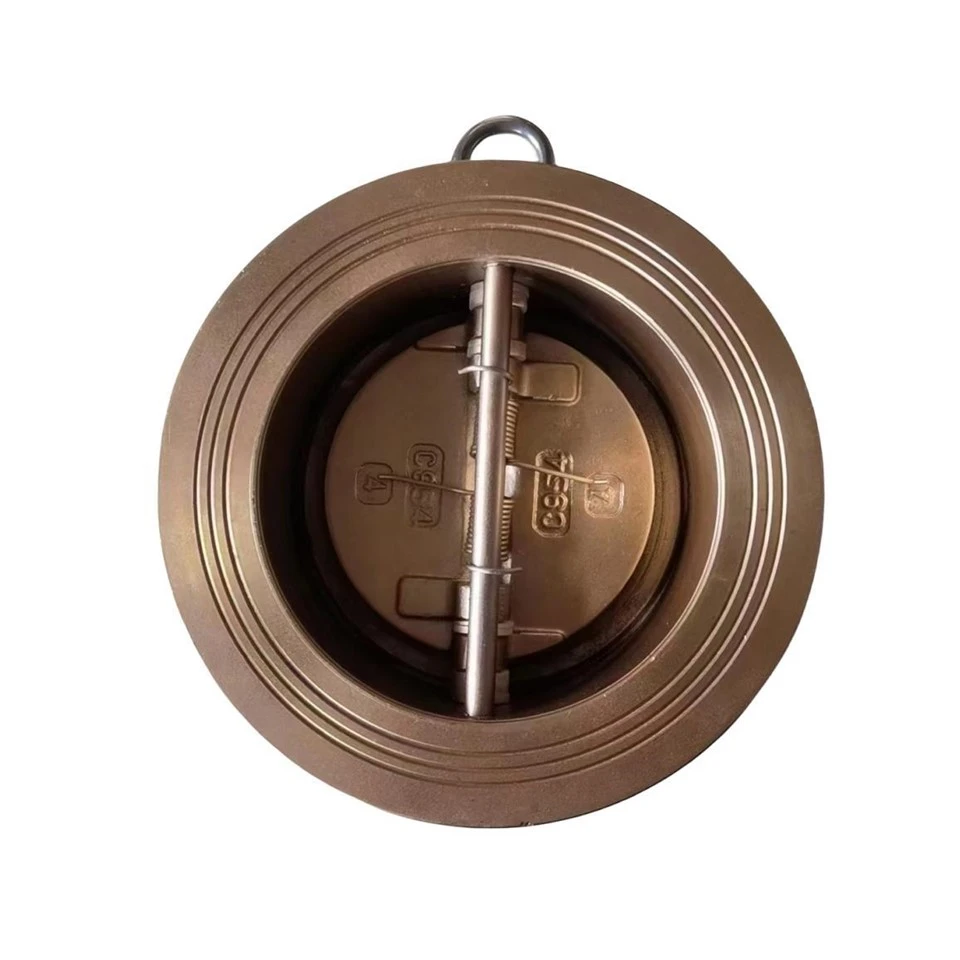

Van kiểm tra nắp kép

Tên sản phẩm: Van một chiều cánh kép
Model: DH77X-10/16T
Kích thước: DN{0}}DN1000
Phương thức kết nối: Bánh xốp
Áp suất làm việc: PN16,PN10,150LB,5K,10K
Phạm vi nhiệt độ: -10 độ -100 độ
Lớp phủ: Lớp phủ Epoxy kết hợp theo tiêu chuẩn ANSI/AWWA C550

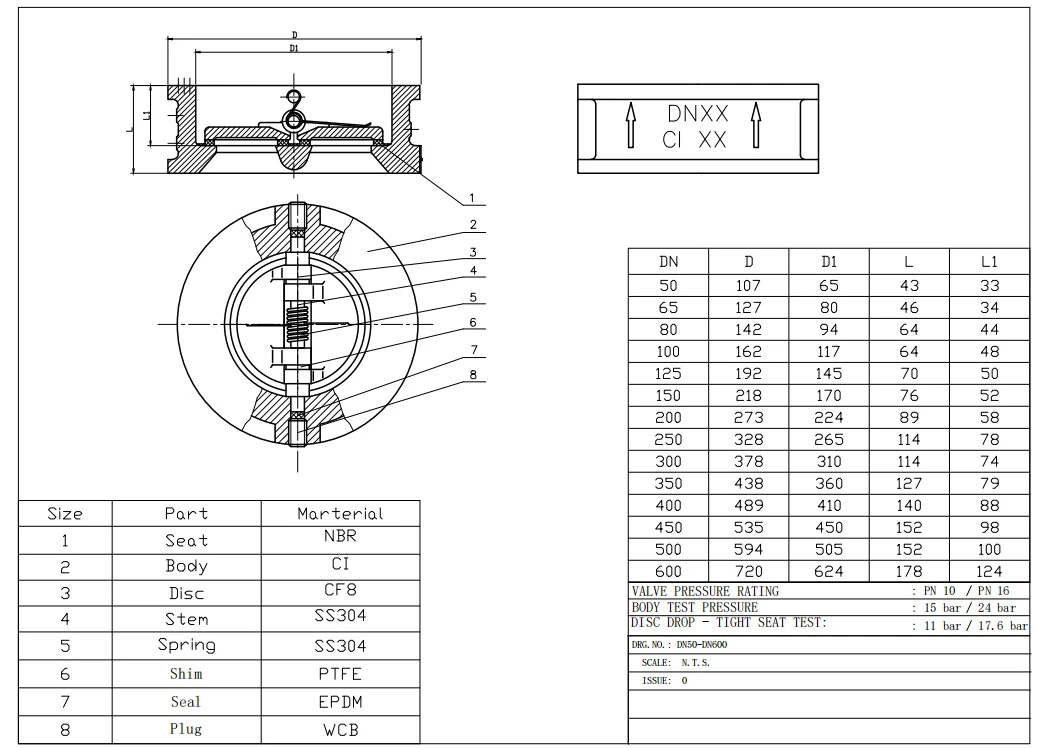

Sơ đồ cấu trúc của van một chiều bướm rất đơn giản và so với các van một chiều khác, chiều dài cấu trúc của chúng cũng rất ngắn. Van một chiều bướm hay còn gọi là van một chiều bướm được kết nối theo kiểu wafer. Tấm van bao gồm hai tấm bướm hình bán nguyệt, được nối với nhau bằng thân van và được đặt lại cưỡng bức bằng lò xo. Nguyên lý làm việc của van một chiều bướm là: khi môi trường chảy qua kênh thân van, áp suất trung bình lớn hơn lực lò xo và hai tấm bướm được đẩy mở, van mở ra và môi trường chảy; Khi môi trường ngừng chảy, do lực lò xo, hai tấm bướm buộc phải đặt lại và van đóng lại để ngăn môi trường chảy ngược. Sơ đồ cấu trúc van một chiều bướm Van một chiều bướm, còn được gọi là van một chiều đĩa đôi đĩa đôi, bề mặt bịt kín của nó có thể được làm bằng vật liệu chống mài mòn hoặc lót bằng cao su, với nhiều ứng dụng và khả năng bịt kín đáng tin cậy. Van một chiều dạng bướm là loại van tự động không cần vận hành bằng tay. Loại van này thường được sử dụng cho đường ống thuần túy, cũng như đường ống nước công nghiệp, môi trường, xử lý nước, nhà cao tầng để ngăn dòng chảy ngược trung bình. Ngăn chặn dòng chảy ngược của môi trường.









1. Kích thước nhỏ, trọng lượng nhẹ và cấu trúc nhỏ gọn.

2. Dựa vào mô-men xoắn của lò xo để tự đóng nhanh chóng.

3. Có thể lắp đặt trên cả đường ống ngang và dọc.

4. Hiệu suất an toàn và đáng tin cậy, có hiệu suất chống nhiễu tốt.

5. Niêm phong đường dây, với hiệu suất bịt kín tốt hơn, có thể đạt được độ rò rỉ bằng 0 dưới áp suất tĩnh.

6. Độ bám dính giữa cao su và thân van cao, có thể ngăn chặn hiệu quả đế van bị rơi ra trong quá trình sử dụng.

7. Các mặt bích trên, dưới và thành trong của thân van được xử lý bằng dầu chống rỉ màng cứng để tránh làm hỏng màng sơn trong quá trình lưu hóa cao su sau khi phun, cũng như sự lão hóa của đế van cao su do các tác động thứ cấp gây ra. nhiệt độ cao.

8. Thân van được làm bằng bột nhựa epoxy, có độ bám dính chắc chắn và độ bền va đập cao.

9. Mặt bích trên và dưới được bịt kín bằng đường nước để có hiệu suất bịt kín tốt hơn.
