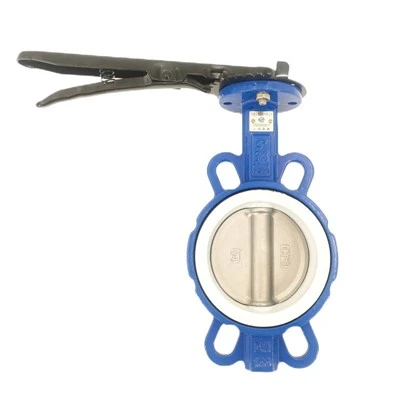

Van bướm bằng tay
Van bướm bằng tay là gì?
Van bướm bằng tay là loại van được vận hành bằng tay sử dụng đòn bẩy hoặc tay quay. Van được thiết kế với một đĩa quay quanh trục trung tâm để điều khiển dòng chất lỏng qua đường ống hoặc ống dẫn. Khi tay cầm hoặc bánh xe được quay, đĩa sẽ quay để mở hoặc đóng van, cho phép người dùng kiểm soát dòng chất lỏng. Van bướm bằng tay thường được sử dụng trong các ứng dụng công nghiệp như dầu khí, xử lý hóa chất và xử lý nước.
Ưu điểm của Van bướm bằng tay
Tiết kiệm chi phí
Van bướm thủ công có giá tương đối phải chăng so với các loại van khác, khiến chúng trở thành lựa chọn lý tưởng cho nhiều ngành công nghiệp mà chi phí là mối quan tâm đáng kể.
Dễ dàng cài đặt
Van bướm bằng tay rất dễ lắp đặt và thiết kế đơn giản khiến chúng ít gặp lỗi khi lắp đặt. Tính năng này giúp giảm chi phí lắp đặt và bảo trì.
Tiết kiệm không gian
Van bướm bằng tay nhỏ gọn và có diện tích nhỏ hơn các loại van khác. Chúng chiếm ít không gian hơn, khiến chúng trở nên lý tưởng cho việc lắp đặt với không gian hạn chế.
Dễ dàng hoạt động
Van bướm bằng tay rất dễ vận hành và cần ít nỗ lực để mở hoặc đóng. Đĩa quay 90 độ, giúp kiểm soát tốc độ dòng chảy nhanh chóng và chính xác.
Tại sao chọn chúng tôi?
Chất lượng cao
Sản phẩm của chúng tôi được sản xuất hoặc thực hiện theo tiêu chuẩn rất cao, sử dụng các vật liệu và quy trình sản xuất tốt nhất.
Dịch vụ trực tuyến 24h
Chúng tôi cố gắng giải quyết mọi thắc mắc trong vòng 24 giờ và đội ngũ của chúng tôi luôn sẵn sàng hỗ trợ bạn trong trường hợp khẩn cấp.
Kiểm soát chất lượng
Chúng tôi có nhân viên chuyên nghiệp để giám sát quá trình sản xuất, kiểm tra sản phẩm và đảm bảo rằng sản phẩm cuối cùng đáp ứng các tiêu chuẩn, hướng dẫn và thông số kỹ thuật về mức chất lượng cần thiết.
Giàu kinh nghiệm
Dành riêng cho việc kiểm soát chất lượng nghiêm ngặt và dịch vụ khách hàng chu đáo, đội ngũ nhân viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng thảo luận về các yêu cầu của bạn và đảm bảo sự hài lòng hoàn toàn của khách hàng.
Van bướm wafer
Loại van này nhỏ gọn và nhẹ, lý tưởng cho các ứng dụng có không gian hạn chế. Thiết kế của van bướm wafer cho phép nó vừa khít giữa hai mặt bích, khiến nó trở nên lý tưởng cho nhiều ứng dụng công nghiệp.
Van bướm Lug
Van bướm vấu cung cấp phương pháp lắp đặt nhanh chóng và dễ dàng. Nó có hai vấu cho phép lắp đặt đơn giản và dễ dàng mà không cần phải tháo toàn bộ van ra khỏi đường ống.
Van bướm mặt bích đôi
Loại van này mang lại độ bền và độ ổn định cao hơn so với van bướm dạng wafer và vấu. Nó là sự lựa chọn tuyệt vời cho các ứng dụng đòi hỏi khả năng chịu áp suất và nhiệt độ cao.
Van bướm hiệu suất cao
Van này được thiết kế cho các ứng dụng áp suất cao và nhiệt độ cao mà van bướm tiêu chuẩn không phù hợp. Loại van này có đĩa dày hơn giúp nó xử lý áp suất và nhiệt độ cao hơn.
Van bướm lệch tâm
Van này được thiết kế để giảm hao mòn trên đế van và đĩa, làm cho nó đáng tin cậy hơn. Thân và đĩa lệch tâm của van bướm lệch tâm cho phép nó tạo ra tác động giống như cam giúp nâng đĩa ra khỏi bệ van, giảm ma sát trong quá trình đóng mở.
Van bướm đường trung tâm
Van bướm đường trung tâm được thiết kế để giảm ma sát và mài mòn trên đế van và đĩa. Thân van nằm ở đường tâm của van, đảm bảo rằng đĩa vẫn ở giữa và ngăn ngừa mọi sự mài mòn không cần thiết.
Chất liệu của van bướm bằng tay
Van bướm bằng tay có thể được làm từ nhiều loại vật liệu khác nhau tùy thuộc vào ứng dụng cụ thể và môi trường chảy qua van. Một số vật liệu phổ biến để chế tạo van bướm thủ công bao gồm thép không gỉ, thép cacbon, sắt dẻo, nhôm, nhựa PVC và cpvc. Thép không gỉ và thép carbon thường được sử dụng cho các ứng dụng áp suất cao và nhiệt độ cao, trong khi PVC và cpvc thường được sử dụng cho các ứng dụng áp suất và nhiệt độ thấp hơn như xử lý nước và xử lý hóa chất. Sắt và nhôm dễ uốn cũng thường được sử dụng cho các ứng dụng công nghiệp đòi hỏi khả năng chống ăn mòn.
Quy trình công nghiệp
Van bướm thủ công được sử dụng rộng rãi trong các ngành công nghiệp hóa chất, hóa dầu và dầu khí để kiểm soát dòng chất lỏng trong đường ống, bể chứa và lò phản ứng. Chúng cũng được sử dụng trong các nhà máy xử lý nước thải, nhà máy phát điện và nhà máy chế biến thực phẩm.
hệ thống HVAC
Van bướm bằng tay được sử dụng trong hệ thống sưởi ấm, thông gió và điều hòa không khí (hvac) để điều chỉnh lưu lượng nước và không khí. Chúng đặc biệt hữu ích để kiểm soát dòng nước nóng và lạnh trong hệ thống sưởi ấm và làm mát.
Ứng dụng hàng hải
Van bướm thủ công được sử dụng trong các ứng dụng hàng hải để kiểm soát dòng nước biển, nhiên liệu và các chất lỏng khác. Chúng thường được tìm thấy trong các hệ thống dằn, máy bơm đáy tàu và hệ thống chữa cháy.
Nông nghiệp
Van bướm thủ công được sử dụng trong các ứng dụng nông nghiệp để kiểm soát dòng nước và các chất lỏng khác trong hệ thống tưới tiêu, hệ thống thức ăn chăn nuôi và kho chứa ngũ cốc.

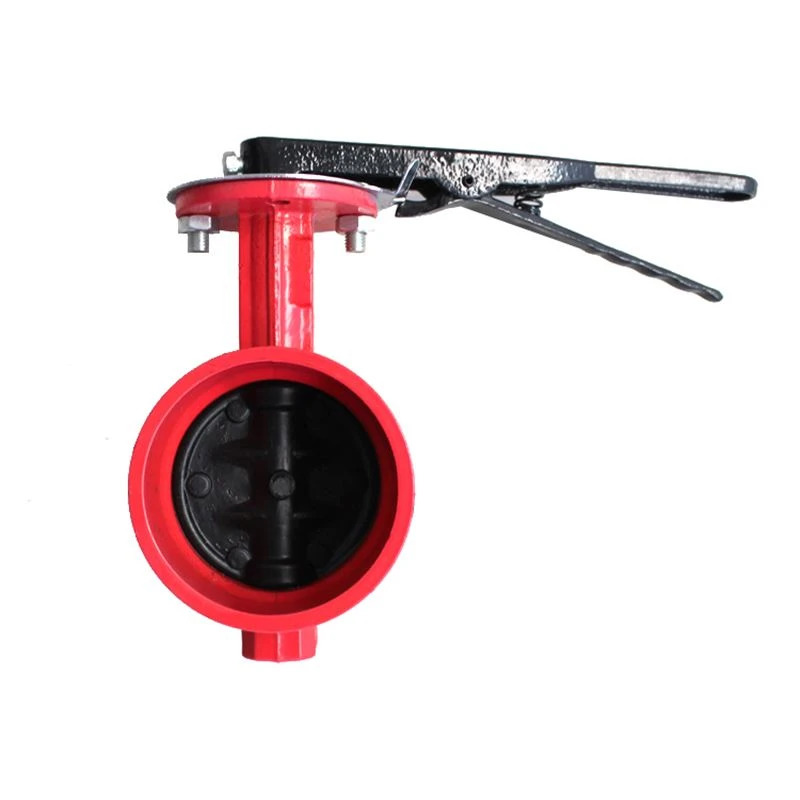

Hệ thống phòng cháy chữa cháy
Van bướm thủ công được sử dụng trong hệ thống phòng cháy chữa cháy để kiểm soát dòng nước và các chất chữa cháy khác. Chúng rất cần thiết để đảm bảo nước được đưa đến đúng khu vực trong trường hợp hỏa hoạn.
Mở van
Để mở van bướm bằng tay, người vận hành cần xoay tay cầm van theo chiều kim đồng hồ. Điều này sẽ làm cho đĩa quay và chất lỏng sẽ bắt đầu chảy qua van. Người vận hành có thể điều chỉnh mức độ mở của van bằng cách xoay tay cầm nhiều hay ít.
Đóng van
Để đóng van bướm bằng tay, người vận hành cần xoay tay cầm van theo hướng ngược chiều kim đồng hồ. Điều này sẽ làm cho đĩa quay và chặn dòng chảy của chất lỏng. Mức độ đóng của van cũng có thể được người vận hành điều chỉnh bằng cách xoay tay cầm nhiều hay ít.
Điều chỉnh tốc độ dòng chảy
Người vận hành có thể điều chỉnh tốc độ dòng chảy của chất lỏng bằng cách điều chỉnh mức độ đóng hoặc mở của van bướm thủ công. Nếu van mở hoàn toàn thì tốc độ dòng chảy sẽ ở mức tối đa và nếu van đóng hoàn toàn thì tốc độ dòng chảy sẽ bằng 0.
Lắp đặt van
Trước khi lắp đặt van bướm thủ công, người vận hành cần kiểm tra van và đảm bảo rằng nó không có bất kỳ khuyết tật nào. Sau đó, van cần được lắp đặt trong đường ống và cố định tại chỗ. Người vận hành cần đảm bảo rằng van được gắn chặt để tránh rò rỉ.
Bảo trì van
Để đảm bảo van bướm bằng tay hoạt động hiệu quả, người vận hành cần thực hiện bảo trì thường xuyên. Điều này bao gồm việc kiểm tra van định kỳ xem có dấu hiệu hao mòn nào không và thay thế bất kỳ bộ phận nào bị mòn hoặc hư hỏng.
Thân hình
Thân van bướm bằng tay là vỏ ngoài chứa tất cả các bộ phận bên trong. Nó thường được làm bằng vật liệu bền như gang, thép không gỉ hoặc thép carbon.
Đĩa
Đĩa là thành phần chính điều khiển dòng chất lỏng hoặc khí qua van. Nó có hình tròn và nằm ở trung tâm của thân van. Khi van mở, đĩa sẽ quay để cho chất lỏng hoặc khí chảy qua đường ống. Khi van đóng, đĩa quay để chặn dòng chất lỏng hoặc khí.
Thân cây
Thân là một thanh kim loại dài nối tay cầm với đĩa. Khi xoay tay cầm, thân van sẽ quay, từ đó quay đĩa để mở hoặc đóng van.
Ghế
Ghế là một bộ phận hình vòng nằm xung quanh mép thân van. Khi đĩa ở vị trí đóng, nó sẽ ép vào mặt ngồi để tạo ra một vòng đệm kín ngăn chất lỏng hoặc khí rò rỉ qua van.
Bu lông
Bu lông dùng để gắn thân van vào đường ống. Chúng thường được làm bằng thép không gỉ hoặc thép cacbon và được siết chặt để tạo độ kín giữa van và đường ống.
Vòng chữ O
Vòng chữ o là một thành phần cao su nằm giữa đĩa và thân. Nó tạo ra một vòng bịt kín xung quanh thân van, ngăn chất lỏng hoặc khí rò rỉ qua van.
Xử lý
Tay cầm là bộ phận mà người vận hành xoay để mở hoặc đóng van. Nó thường nằm ở phía trên thân van và có thể xoay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để vận hành van.
Bảo dưỡng van bướm bằng tay
Kiểm tra van thường xuyên
Bước đầu tiên trong việc bảo trì van bướm thủ công là kiểm tra chúng thường xuyên. Kiểm tra mọi dấu hiệu hao mòn, ăn mòn hoặc hư hỏng trên thân van, đĩa, thân và đế van. Đảm bảo rằng van được căn chỉnh chính xác với hệ thống đường ống và kiểm tra xem có rò rỉ nào ở các kết nối mặt bích hay không. Nếu bạn nhận thấy bất kỳ vấn đề nào, hãy giải quyết chúng kịp thời để ngăn ngừa thiệt hại thêm.
Làm sạch van
Loại bỏ mọi mảnh vụn, bụi bẩn hoặc cặn bám trên thân van và đĩa. Sử dụng bàn chải mềm, vải hoặc miếng bọt biển để lau bề mặt của van. Nếu cần, bạn có thể sử dụng dung dịch tẩy rửa nhẹ để vệ sinh van, nhưng tránh sử dụng hóa chất mạnh có thể làm hỏng các bộ phận của van.
Bôi trơn van
Bôi một lớp dầu bôi trơn mỏng lên thân và đế để đảm bảo van vận hành trơn tru. Chọn chất bôi trơn tương thích với vật liệu van và chất lỏng đi qua van. Tránh bôi trơn van quá mức vì chất bôi trơn dư thừa có thể thu hút bụi và mảnh vụn, dẫn đến tắc nghẽn hoặc tắc nghẽn van.
Điều chỉnh van
Nếu van không đóng hoặc mở đúng cách, bạn có thể cần điều chỉnh vị trí của đĩa hoặc thân van. Tham khảo hướng dẫn của nhà sản xuất để biết quy trình điều chỉnh thích hợp. Tránh ép van đóng hoặc mở vì điều này có thể làm hỏng van và gây nguy hiểm về an toàn.
Thay thế các bộ phận bị mòn hoặc hư hỏng
Nếu bạn nhận thấy bất kỳ dấu hiệu mòn, ăn mòn hoặc hư hỏng nào đối với các bộ phận của van, hãy thay thế chúng kịp thời. Kiểm tra thông số kỹ thuật của nhà sản xuất để biết các bộ phận được khuyến nghị và quy trình thay thế. Chỉ sử dụng các bộ phận thay thế chất lượng cao đáp ứng các tiêu chuẩn ngành và đảm bảo van hoạt động bình thường.
Biện pháp phòng ngừa của van bướm bằng tay
Biện pháp phòng ngừa khi lắp đặt
Việc lắp đặt van đúng cách là điều cần thiết để đảm bảo hoạt động trơn tru của nó. Đảm bảo van được lắp đặt đúng hướng theo hướng dẫn của nhà sản xuất. Kiểm tra xem chỉ báo vị trí của van có khớp với vị trí của van trước khi lắp đặt hay không. Xác minh rằng van tương thích với chất lỏng được bơm và các điều kiện vận hành.
Biện pháp phòng ngừa vận hành
Không vượt quá giới hạn áp suất và nhiệt độ tối đa do nhà sản xuất quy định. Van bị quá tải có thể khiến vòng đệm bị hỏng, dẫn đến rò rỉ. Tránh dùng lực quá mạnh khi vận hành van. Không sử dụng van để điều chỉnh lưu lượng vì nó chỉ được thiết kế cho các ứng dụng đóng-mở. Tránh đóng hoặc mở van quá nhanh vì có thể gây ra hiện tượng búa nước, làm hỏng van và đường ống.
Phòng ngừa bảo trì
Việc bảo dưỡng van thường xuyên là điều cần thiết để đảm bảo van hoạt động tốt. Kiểm tra van xem có dấu hiệu mòn, hư hỏng hoặc ăn mòn không. Bôi trơn van định kỳ bằng chất bôi trơn được khuyến nghị. Tránh sử dụng các loại chất bôi trơn khác nhau vì có thể gây hư hỏng van. Làm sạch van và đường ống định kỳ để tránh tích tụ bụi bẩn, mảnh vụn hoặc cặn.
Biện pháp phòng ngừa an toàn
Luôn đeo thiết bị bảo hộ cá nhân như găng tay, kính bảo hộ và thiết bị bảo vệ hô hấp khi thao tác với van. Nếu van cần được bảo dưỡng, hãy đảm bảo rằng van được giảm áp và cách ly khỏi đường ống. Nếu van nóng, hãy để van nguội trước khi xử lý. Không cố gắng sửa chữa van trừ khi bạn được đào tạo và được phép làm như vậy.
Cách chọn van bướm thủ công
Vật liệu xây dựng
Vật liệu chế tạo van phải tương thích với chất lỏng hoặc khí được vận chuyển. Ví dụ, nếu chất lỏng có tính ăn mòn cao, nên chọn van bướm làm bằng vật liệu như thép không gỉ, hastelloy hoặc lót tanh.
Kích thước của van
Việc chọn kích thước chính xác của van là rất quan trọng để đảm bảo rằng nó có thể xử lý dòng chất lỏng hoặc khí cần thiết qua hệ thống. Kích thước khác nhau có giá trị cv khác nhau, xác định tốc độ dòng chảy của chất lỏng hoặc khí.
Mức áp suất
Định mức áp suất của van phải phù hợp với áp suất vận hành của hệ thống để đảm bảo rằng van có thể xử lý áp suất mà không có bất kỳ hư hỏng hoặc rò rỉ nào.
Loại hệ thống niêm phong
Van bướm bằng tay có thể có mặt ngồi đàn hồi hoặc mặt ngồi bằng kim loại. Ghế đàn hồi phù hợp với áp suất và nhiệt độ vừa phải, trong khi ghế kim loại phù hợp hơn với áp suất và nhiệt độ cao hơn. Việc lựa chọn loại ghế phải phụ thuộc vào yêu cầu ứng dụng cụ thể.

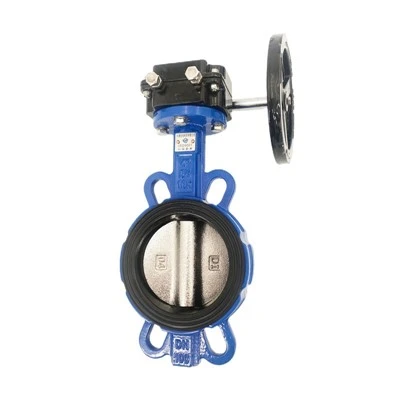

Loại tay cầm
Van bướm bằng tay có thể có nhiều loại tay cầm khác nhau như đòn bẩy, bánh răng hoặc dây xoắn. Tay cầm đòn bẩy phù hợp cho các ứng dụng có van nhỏ hơn, trong khi tay cầm bánh răng được sử dụng cho các van lớn hơn. Tay cầm xoắn ốc được sử dụng cho các ứng dụng yêu cầu khóa van ở vị trí.
Nhiệt độ hoạt động
Nhiệt độ vận hành của chất lỏng hoặc khí được vận chuyển rất quan trọng trong việc xác định loại van sẽ sử dụng. Các vật liệu khác nhau có giới hạn nhiệt độ khác nhau phải được xem xét để tránh hỏng van do giãn nở và co lại nhiệt.
Chuẩn bị nguyên liệu
Trước khi lắp đặt van bướm thủ công, hãy đảm bảo rằng bạn có tất cả các công cụ và linh kiện cần thiết. Điều này bao gồm van bướm thủ công, phần cứng lắp đặt và bất kỳ chất kết dính hoặc ốc vít cần thiết nào. Ngoài ra, hãy kiểm tra xem van sẽ được lắp đặt ở vị trí phù hợp và đường ống hoặc phụ kiện được kết nối có thể tiếp cận được hay không.
Xác định vị trí khu vực lắp đặt
Xác định vị trí lắp đặt van bướm bằng tay và đảm bảo rằng khu vực đó sạch sẽ và không có mảnh vụn. Nếu van bướm thủ công đang được lắp đặt trong đường ống, hãy đảm bảo rằng đường ống sạch sẽ và không có bất kỳ vật cản hoặc tắc nghẽn nào.
Lắp ráp van bướm bằng tay
Lắp ráp van bướm bằng tay bằng cách căn chỉnh thân van, nắp ca-pô và mặt tựa. Vặn nắp ca-pô vào thân van và đảm bảo rằng nắp ca-pô được gắn chắc chắn. Căn chỉnh các chỗ ngồi của thân van và lắp ống hoặc phụ kiện vào thân van.
Lắp đặt van bướm bằng tay
Lắp đặt van bướm bằng tay bằng cách căn chỉnh nó với đường ống hoặc phụ kiện và đặt nó ở vị trí mong muốn. Tạo áp lực lên van bướm bằng tay để đặt chỗ ngồi và đảm bảo rằng van được đặt đúng vị trí. Sử dụng chất kết dính hoặc ốc vít cần thiết để cố định van bướm thủ công vào đúng vị trí và đảm bảo rằng van được cân bằng và thẳng đứng.
Nguyên lý làm việc Van bướm bằng tay
Nguyên lý làm việc của van bướm bằng tay dựa trên việc sử dụng tay cầm hoặc đòn bẩy để điều khiển đóng mở van. Van bướm bằng tay là loại van sử dụng một đĩa nhỏ di động gọi là bướm để điều chỉnh dòng chất lỏng qua đường ống hoặc hệ thống. Thân van là một vỏ hình trụ chứa cơ cấu van và tay cầm hoặc đòn bẩy là một thanh kéo dài từ thân van đến tay cầm hoặc đòn bẩy. Khi xoay tay cầm hoặc cần gạt, nó sẽ quay đĩa bên trong van, làm cho các ghế bên trong van mở hoặc đóng. Các ghế được thiết kế để tạo ra sự bịt kín giữa đĩa và thân van, đảm bảo van hoạt động trơn tru và điều chỉnh hiệu quả dòng chảy của chất lỏng.
