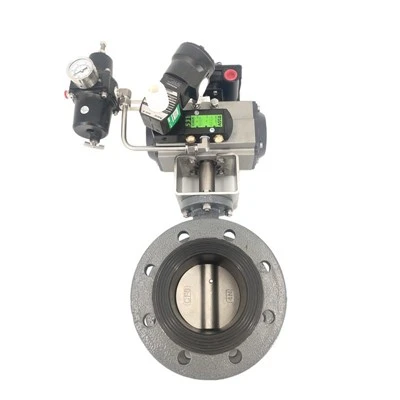

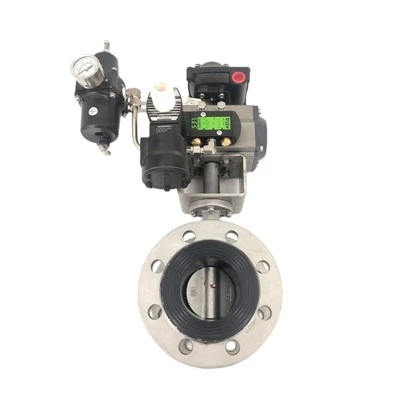

Van bướm khí nén
Van bướm khí nén là gì?
Van bướm khí nén là loại van sử dụng áp suất không khí để kiểm soát dòng chất lỏng qua đường ống. Nó bao gồm một đĩa hoặc tấm quay quanh trục trung tâm để kiểm soát lượng chất lỏng đi qua van. Van thường được vận hành thông qua bộ truyền động khí nén để mở hoặc đóng van dựa trên sự thay đổi áp suất không khí.
Ưu điểm của Van bướm khí nén
Vận hành nhanh chóng và dễ dàng
Van bướm khí nén có thể được mở hoặc đóng nhanh chóng và dễ dàng chỉ bằng một thao tác xoay tay cầm hoặc nhấn nút đơn giản. Điều này khiến chúng trở nên lý tưởng cho các ứng dụng có thời gian phản hồi nhanh là rất quan trọng, chẳng hạn như trong các tình huống khẩn cấp.
Mức độ bảo trì thấp
Với ít bộ phận hơn hầu hết các loại van khác, van bướm khí nén cần ít bảo trì hơn và ít có khả năng hỏng hóc hơn. Chúng cũng ít bị hao mòn, ăn mòn và rò rỉ.
Thiết kế đơn giản
Van bướm khí nén có thiết kế đơn giản nên dễ dàng lắp đặt và tích hợp vào các hệ thống hiện có. Chúng cũng chiếm ít không gian hơn các loại van khác, khiến chúng trở nên lý tưởng cho các ứng dụng có không gian hạn chế.
Tùy chọn chuyển đổi giới hạn
Van bướm khí nén có thể được trang bị công tắc giới hạn cung cấp phản hồi về vị trí van, cho phép kiểm soát và tự động hóa quy trình tốt hơn.
Tại sao chọn chúng tôi?
Chất lượng cao
Sản phẩm của chúng tôi được sản xuất hoặc thực hiện theo tiêu chuẩn rất cao, sử dụng các vật liệu và quy trình sản xuất tốt nhất.
Dịch vụ trực tuyến 24h
Chúng tôi cố gắng giải quyết mọi thắc mắc trong vòng 24 giờ và đội ngũ của chúng tôi luôn sẵn sàng hỗ trợ bạn trong trường hợp khẩn cấp.
Kiểm soát chất lượng
Chúng tôi có nhân viên chuyên nghiệp để giám sát quá trình sản xuất, kiểm tra sản phẩm và đảm bảo rằng sản phẩm cuối cùng đáp ứng các tiêu chuẩn, hướng dẫn và thông số kỹ thuật về mức chất lượng cần thiết.
Giàu kinh nghiệm
Dành riêng cho việc kiểm soát chất lượng nghiêm ngặt và dịch vụ khách hàng chu đáo, đội ngũ nhân viên giàu kinh nghiệm của chúng tôi luôn sẵn sàng thảo luận về các yêu cầu của bạn và đảm bảo sự hài lòng hoàn toàn của khách hàng.

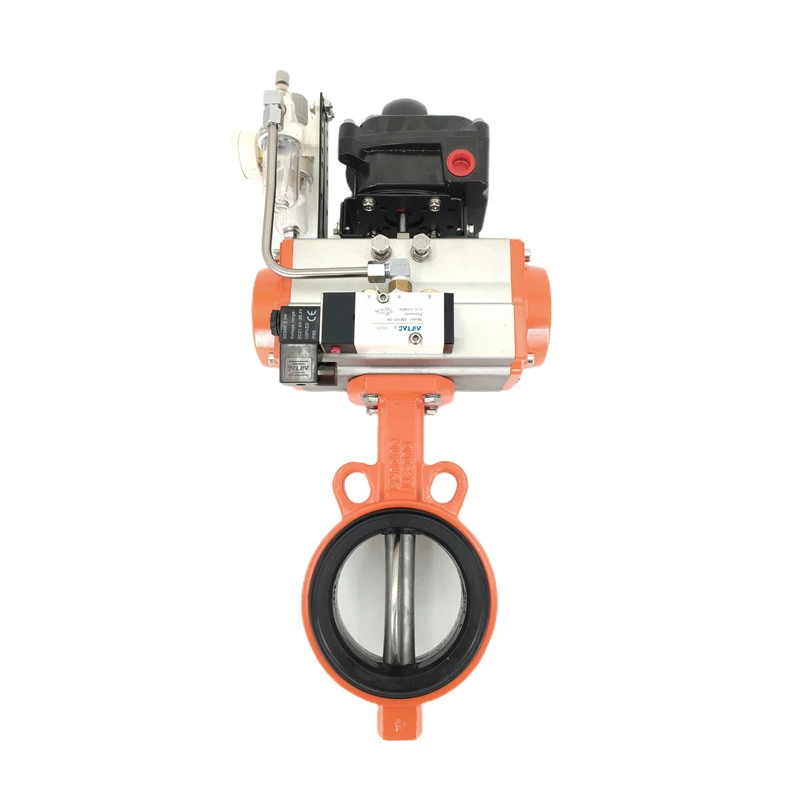

Van bướm kiểu wafer
Van bướm kiểu wafer là loại van bướm phổ biến nhất được sử dụng trong hầu hết các ứng dụng. Van này được kẹp giữa hai mặt bích, giúp dễ dàng lắp đặt giữa các đường ống. Đĩa van được đặt ở giữa đường ống và có thể mở hoặc đóng bằng một phần tư vòng quay của bộ truyền động. Loại van này được sử dụng trong các ứng dụng áp suất trung bình và nhiệt độ thấp.
Van bướm kiểu Lug
Van bướm kiểu lug có thiết kế tương tự như van kiểu wafer nhưng có các vấu trên thân van có thể được sử dụng để cố định van vào đường ống. Các vấu này có ren và bu lông được sử dụng để gắn van vào đường ống. Van kiểu Lug được sử dụng trong các ứng dụng áp suất cao và cần ít không gian lắp đặt hơn so với van kiểu wafer.
Van bướm mặt bích
Van bướm mặt bích tương tự như van kiểu wafer, nhưng nó có mặt bích ở cả hai bên có thể được bắt vít vào đường ống. Loại van này được sử dụng trong các ứng dụng áp suất cao và nhiệt độ cao, nơi van cần được gắn chắc chắn vào đường ống.
Van bướm hiệu suất cao
Van bướm hiệu suất cao được thiết kế cho các ứng dụng đòi hỏi khắt khe hơn, trong đó cần phải đóng chặt. Những van này sử dụng ghế kim loại thay vì chất đàn hồi và có thể xử lý nhiệt độ và áp suất cao hơn van bướm tiêu chuẩn. Van bướm hiệu suất cao được sử dụng trong các ngành công nghiệp như sản xuất điện, dầu khí và xử lý hóa chất.
Chất liệu của van bướm khí nén
Vật liệu được sử dụng cho van bướm khí nén thay đổi tùy theo ứng dụng cụ thể. Thông thường, thân van bướm được làm bằng gang, sắt dẻo, thép cacbon, thép không gỉ hoặc nhựa. Vật liệu bịt kín mặt ngồi và đĩa có thể bao gồm epdm, nbr, ptfe, kim loại hoặc sự kết hợp của các vật liệu này. Việc lựa chọn vật liệu bị ảnh hưởng bởi các yếu tố như nhiệt độ, áp suất, môi trường, môi trường ăn mòn và yêu cầu vệ sinh.
Ứng dụng của van bướm khí nén
Ngành công nghiệp hóa chất
Van bướm khí nén được sử dụng rộng rãi trong các ngành công nghiệp hóa chất để kiểm soát dòng chảy của hóa chất và dung môi. Trong các ứng dụng này, van được sử dụng để ngăn chặn hóa chất rò rỉ hoặc chảy sai hướng, có thể gây ra các vấn đề nghiêm trọng như ô nhiễm hoặc tai nạn.
Ngành dược phẩm
Van bướm khí nén cũng được sử dụng trong ngành dược phẩm để kiểm soát dòng chất lỏng và khí trong các quy trình khác nhau. Trong các ứng dụng này, van được sử dụng để duy trì các điều kiện vệ sinh nghiêm ngặt và ngăn ngừa bất kỳ sự nhiễm bẩn nào của sản phẩm.
Ngành thực phẩm và đồ uống
Van bướm khí nén được sử dụng rộng rãi trong ngành thực phẩm và đồ uống để kiểm soát dòng chất lỏng trong các quy trình khác nhau như trộn, đóng gói và làm sạch. Các van này được thiết kế để đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt cần có trong các ngành công nghiệp này.
ngành công nghiệp HVAC
Van bướm khí nén được sử dụng trong hệ thống hvac (sưởi ấm, thông gió và điều hòa không khí) để điều chỉnh luồng không khí và nước. Trong các ứng dụng này, van được sử dụng để kiểm soát mức nhiệt độ và độ ẩm ở các khu vực khác nhau của tòa nhà.
Nhà máy xử lý nước
Van bướm khí nén được sử dụng trong các nhà máy xử lý nước để kiểm soát dòng nước và hóa chất trong các quy trình khác nhau như lọc, khử trùng và lắng. Các van này được thiết kế để chịu được môi trường ăn mòn và đảm bảo hoạt động đáng tin cậy.
Công nghiệp dầu khí
Van bướm khí nén được sử dụng trong ngành dầu khí để kiểm soát dòng chất lỏng và khí trong các quá trình khác nhau như khoan, lọc dầu và vận chuyển. Các van này được thiết kế để chịu được áp suất và nhiệt độ cao và đảm bảo hoạt động an toàn và đáng tin cậy.
Mở van
Để mở van, bộ truyền động nhận tín hiệu từ hệ thống điều khiển, sau đó áp suất không khí vào xi lanh. Xi lanh chuyển đổi áp suất này thành chuyển động tuyến tính, đẩy vào thân van, làm cho đĩa quay theo chiều kim đồng hồ và do đó van được mở.
Điều chỉnh dòng chảy
Khi van mở, nó sẽ điều chỉnh dòng chảy bằng cách kiểm soát góc của đĩa. Đĩa có thể được xoay tới 90 độ để mở hoàn toàn hoặc đóng hoàn toàn van hoặc bất kỳ vị trí nào ở giữa để cho phép dòng chảy được điều chỉnh.
Điều hướng dòng chảy
Đĩa của van có thể được thiết kế để điều hướng dòng chất lỏng qua đường ống. Ví dụ, đĩa có thể được định hình để đảm bảo dòng chảy được dẫn từ bên này sang bên kia của van, giảm nhiễu loạn và giảm thiểu tác động của dòng chảy lên đường ống.
Đóng van
Để đóng van, bộ truyền động khí nén nhận được một tín hiệu khác, sau đó làm giảm áp suất không khí trong xi lanh. Lò xo bên trong bộ truyền động đẩy thân van trở lại vị trí ban đầu, làm cho đĩa quay ngược chiều kim đồng hồ, do đó đóng van.
Giám sát
Ngoài việc điều chỉnh dòng chảy của chất lỏng, van còn có thể cung cấp phản hồi cho hệ thống điều khiển về các điều kiện của quy trình. Ví dụ, nó có thể chỉ ra vị trí của van, áp suất trong đường ống và nhiệt độ.
Linh Kiện Van Bướm Khí Nén
Thân hình
Thân van là vỏ ngoài chứa các bộ phận khác. Nó thường được làm bằng gang, thép không gỉ hoặc nhựa, tùy thuộc vào ứng dụng.
Đĩa
Đĩa là thành phần phẳng, tròn điều chỉnh dòng chảy của chất lỏng, khí và bùn. Nó thường được làm bằng kim loại hoặc vật liệu tổng hợp như ptfe hoặc epdm.
Thân cây
Thân là bộ phận kết nối đĩa với bộ truyền động. Nó điều khiển chuyển động của đĩa và có thể được thiết kế cho các điều kiện hoạt động khác nhau, chẳng hạn như áp suất cao hoặc nhiệt độ cao.
Thiết bị truyền động
Bộ truyền động là bộ phận của van điều khiển việc đóng mở đĩa. Nó thường được cung cấp năng lượng bằng khí nén hoặc khí đốt và có thể được vận hành từ xa hoặc bằng tay.
Con dấu
Các con dấu là bộ phận ngăn chặn sự rò rỉ xung quanh van. Chúng thường được làm bằng cao su hoặc các chất đàn hồi khác và được thiết kế để chịu được chất lỏng hoặc khí cụ thể chảy qua van.
Vòng bi
Vòng bi là bộ phận hỗ trợ thân và đĩa và cho phép chúng quay trơn tru. Chúng thường được làm bằng kim loại hoặc nhựa và được thiết kế để có độ ma sát thấp nhằm giảm hao mòn.
Bảo trì van bướm khí nén
Kiểm tra ghế van thường xuyên
Các đế van có nhiệm vụ bịt kín van và ngăn chặn rò rỉ. Nếu các đế van bị hỏng hoặc mòn, có thể xảy ra rò rỉ. Thường xuyên kiểm tra độ mòn của các đế van là rất quan trọng để ngăn ngừa rò rỉ.
Bôi trơn van
Việc bôi trơn van bướm khí nén giúp chống ăn mòn và giảm sự hao mòn của các bộ phận chuyển động. Sử dụng chất bôi trơn chất lượng cao tương thích với vật liệu của van.
Kiểm tra bộ truyền động
Cơ cấu chấp hành có nhiệm vụ đóng mở van. Thường xuyên kiểm tra bộ truyền động xem có dấu hiệu hư hỏng hoặc mòn không. Đảm bảo rằng bộ truyền động hoạt động chính xác bằng cách kiểm tra hoạt động của nó thường xuyên.
Làm sạch thân van
Điều quan trọng là phải vệ sinh thân van thường xuyên để ngăn ngừa sự tích tụ cặn hoặc mảnh vụn. Dùng chất tẩy rửa nhẹ và nước để làm sạch thân van.
Kiểm tra nguồn cung cấp không khí
Việc cung cấp không khí rất cần thiết cho hoạt động của van bướm khí nén. Đảm bảo rằng nguồn cung cấp không khí sạch và khô, đồng thời áp suất nằm trong phạm vi khuyến nghị.
Kiểm tra van
Điều quan trọng là phải thực hiện kiểm tra thường xuyên van bướm khí nén để đảm bảo rằng nó hoạt động chính xác. Kiểm tra van ít nhất mỗi năm một lần để đảm bảo rằng nó hoạt động bình thường.
Cài đặt
Điều cần thiết là đảm bảo rằng van được lắp đặt chính xác. Van phải được lắp đặt trong môi trường sạch sẽ và khô ráo và không được tiếp xúc với nhiệt độ khắc nghiệt, ánh sáng mặt trời hoặc khí ăn mòn/hôi.
Môi trường hoạt động
Môi trường vận hành không được có bất kỳ vật cản, mảnh vụn hoặc bất kỳ vật liệu nào khác có thể cản trở hoạt động trơn tru của van. Ngoài ra, van không được chịu áp suất cao, áp suất thay đổi đột ngột hoặc tốc độ dòng chảy cao vì điều này có thể làm hỏng van.
Bảo trì thường xuyên
Bảo trì van thường xuyên là điều cần thiết để van hoạt động trơn tru và tuổi thọ dài. Van phải được làm sạch và bôi trơn định kỳ, bất kỳ bộ phận nào bị mòn hoặc hư hỏng phải được thay thế kịp thời.
Đồ bảo hộ
Luôn đảm bảo rằng người vận hành đeo thiết bị an toàn thích hợp trong khi xử lý và vận hành van. Điều này có thể bao gồm găng tay, thiết bị bảo vệ mắt/tai và mặt nạ hô hấp để ngăn ngừa mọi thương tích hoặc tiếp xúc với các hạt nguy hiểm.
Tắt khẩn cấp
Van phải được trang bị cơ chế tắt khẩn cấp, có thể được kích hoạt trong trường hợp có sự cố hoặc trường hợp khẩn cấp. Cơ chế này đảm bảo van sẽ tự động đóng lại, ngăn ngừa mọi hư hỏng cho hệ thống.
Kích thước và loại van
Điều đầu tiên bạn cần làm là xác định kích thước và loại van bướm bạn cần. Xem xét tốc độ dòng chảy, áp suất và nhiệt độ của vật liệu bạn đang xử lý, cũng như kích thước đường ống và loại kết nối. Van bướm có nhiều kích cỡ khác nhau, đường kính từ vài inch đến vài feet. Các loại van bướm phổ biến nhất là wafer, lug và mặt bích.
Vật liệu
Chọn vật liệu van tương thích với vật liệu bạn sẽ xử lý. Các vật liệu phổ biến bao gồm thép không gỉ, thép carbon, gang và nhựa. Các yếu tố như nhiệt độ, áp suất và thành phần hóa học của môi trường có thể ảnh hưởng đến việc lựa chọn vật liệu.
Thiết bị truyền động van
Thiết bị truyền động khí nén là một trong những lựa chọn phổ biến nhất cho van bướm. Nó sử dụng khí nén để mở và đóng van, lý tưởng cho các quy trình tự động. Xem xét kích thước và loại thiết bị truyền động cần thiết để đảm bảo hoạt động của van thích hợp. Thiết bị truyền động có nhiều kích cỡ khác nhau, từ nhỏ đến lớn và chúng có thể tác động kép hoặc hồi xuân.
Yêu cầu về mô-men xoắn
Mô-men xoắn cần thiết để mở và đóng van là một yếu tố quan trọng cần cân nhắc. Hãy chắc chắn rằng bạn chọn một van có đủ mô-men xoắn để xử lý áp suất và tốc độ dòng chảy cần thiết. Mô-men xoắn không đủ có thể dẫn đến van không đóng hoàn toàn, dẫn đến rò rỉ, trong khi mô-men xoắn quá mức có thể gây hư hỏng cơ học cho van hoặc bộ truyền động.
Chứng nhận và tuân thủ
Kiểm tra xem van có tuân thủ các tiêu chuẩn ngành liên quan hay không, chẳng hạn như viện dầu khí Hoa Kỳ (api) hoặc tổ chức tiêu chuẩn quốc tế (iso). Tìm kiếm các nhãn hiệu chứng nhận để đảm bảo van đáp ứng các tiêu chuẩn này và có thể xử lý các phương tiện và điều kiện cụ thể mà nó sẽ được sử dụng.
Bảo trì và sửa chữa
Chọn một van dễ bảo trì và sửa chữa. Van phải có các bộ phận đơn giản, dễ tiếp cận để có thể dễ dàng thay thế trong trường hợp hư hỏng hoặc mòn. Nếu có thể, hãy tìm những loại van có tuổi thọ lâu dài và yêu cầu bảo trì tối thiểu.
Cách lắp đặt van bướm khí nén
Chuẩn bị nguyên liệu
Trước khi lắp đặt van bướm khí nén, hãy đảm bảo có đầy đủ các dụng cụ và vật liệu cần thiết. Điều này bao gồm van bướm khí nén, phần cứng lắp đặt và bất kỳ chất kết dính hoặc ốc vít cần thiết nào. Điều quan trọng là phải kiểm tra khuyến nghị của nhà sản xuất đối với các công cụ và vật liệu cụ thể vì chúng có thể khác nhau tùy theo loại và nhãn hiệu van bướm khí nén.
Xác định vị trí khu vực lắp đặt
Xác định vị trí lắp đặt van bướm khí nén và đảm bảo rằng khu vực đó sạch sẽ và không có mảnh vụn. Nếu van bướm khí nén đang được lắp đặt trong đường ống, hãy đảm bảo rằng đường ống sạch sẽ và không có bất kỳ vật cản hoặc tắc nghẽn nào.
Lắp ráp van bướm khí nén
Lắp ráp van bướm khí nén bằng cách căn chỉnh thân van, nắp ca-pô và mặt ngồi. Vặn nắp ca-pô vào thân van và đảm bảo rằng nắp ca-pô được gắn chắc chắn. Căn chỉnh các chỗ ngồi của thân van và lắp ống hoặc phụ kiện vào thân van.
Lắp đặt van bướm khí nén
Lắp đặt van bướm khí nén bằng cách căn chỉnh nó với đường ống hoặc phụ kiện và đặt nó ở vị trí mong muốn. Tạo áp lực lên van bướm khí nén để đặt chỗ ngồi và đảm bảo rằng van được đặt đúng vị trí. Sử dụng chất kết dính hoặc ốc vít cần thiết để cố định van bướm khí nén vào đúng vị trí và đảm bảo rằng van được cân bằng và thẳng đứng.
Nguyên lý làm việc Van bướm khí nén
Van bướm khí nén là loại van vận hành thủ công sử dụng bộ truyền động khí nén để điều khiển dòng chất lỏng qua đường ống hoặc hệ thống. Nó thường bao gồm thân van, tay cầm, nắp ca-pô và bộ truyền động khí nén. Thân van là vỏ hình trụ chứa cơ cấu van và tay cầm là bộ phận hình nêm dùng để đóng mở van . Nắp ca-pô là một bộ phận giống như ống bọc nằm trên thân van và tạo thành một vòng đệm giữa thân van và đường ống hoặc phụ kiện. Bộ truyền động khí nén là một bộ phận hình trụ được gắn vào thân van và chứa một piston được kích hoạt bằng khí nén.
