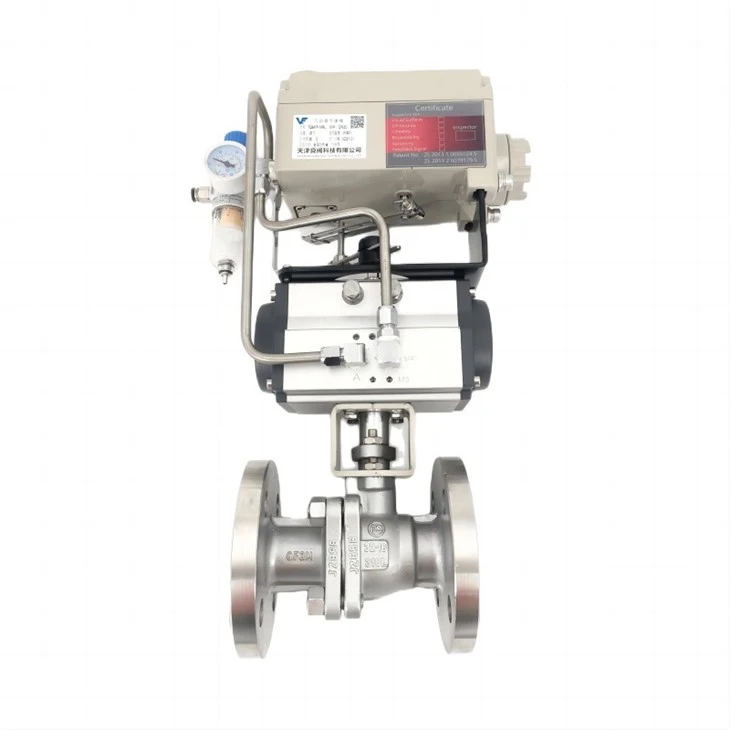

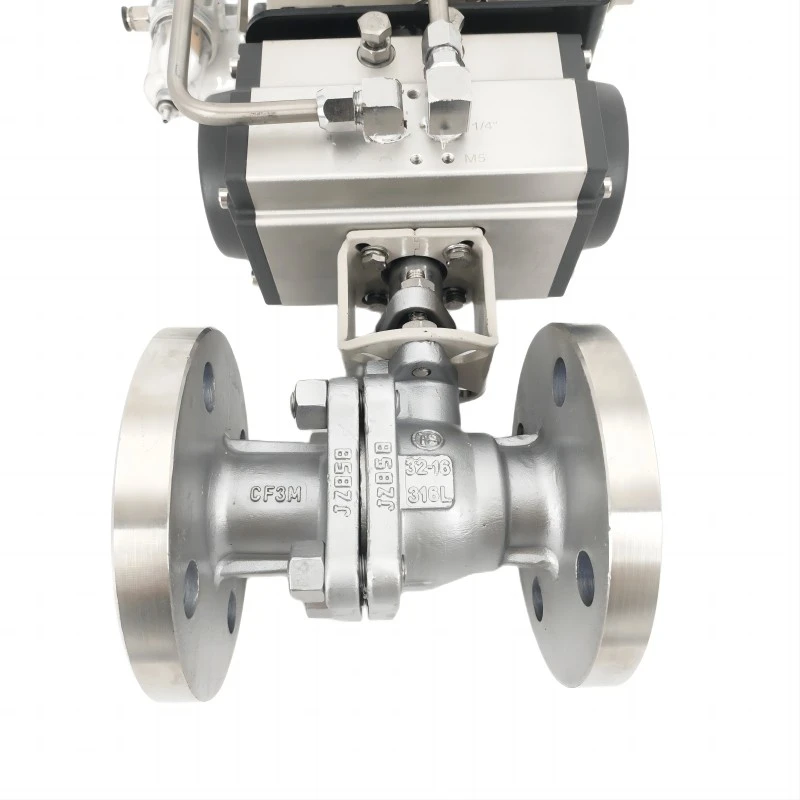

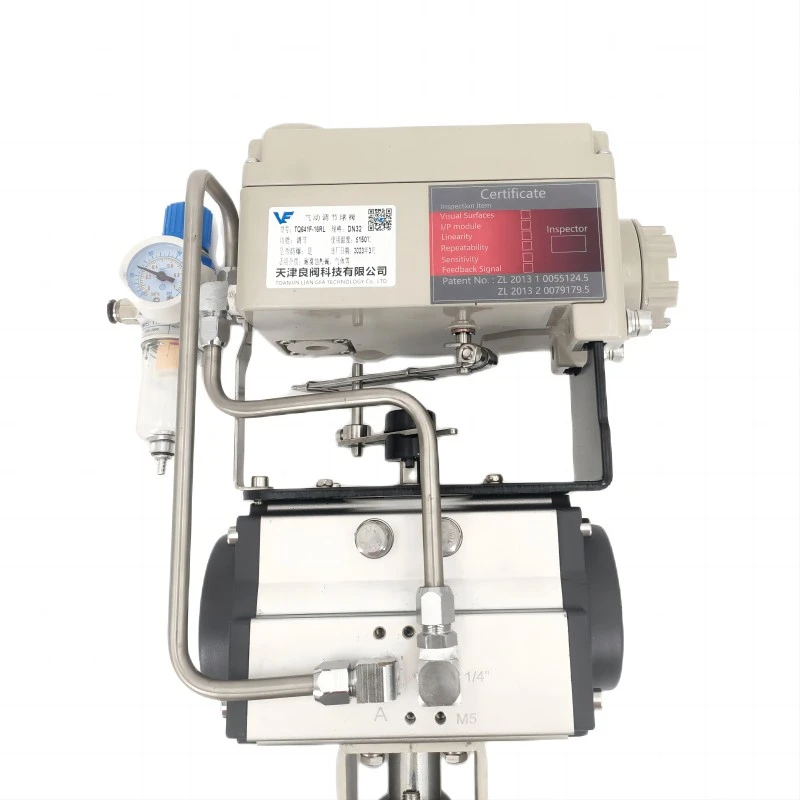

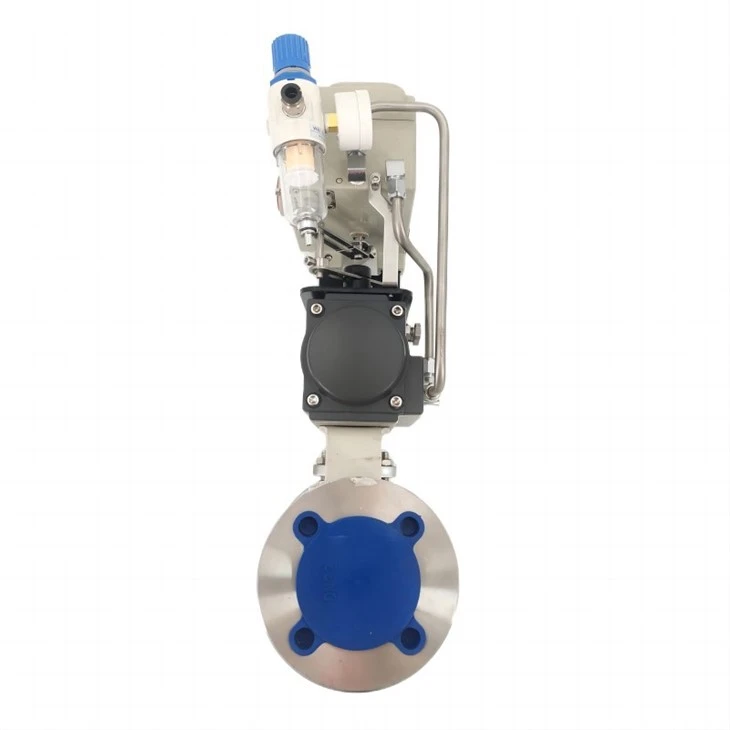

Van bi điều chỉnh khí nén

Dòng sản phẩm	Q641X-16P
Vật liệu thân van	WCB/304/316L, v.v. là tùy chọn
Vật liệu tấm van	304/316L là tùy chọn
Vật liệu niêm phong	PPR/PTFE, v.v. là tùy chọn
Vật liệu thân van	2r13/304/316, v.v. là tùy chọn
Mức áp suất	PN10, PN16, 150LB, v.v. là tùy chọn
Sử dụng nhiệt độ	Theo nhiệt độ tối đa của vật liệu bịt kín, có thể chọn dưới 200 độ
Chế độ ổ đĩa	AT tác động kép/ATE tác động đơn là tùy chọn
Phụ kiện	bộ lọc, thiết bị trả lời, van điện từ, cơ chế thủ công, bộ định vị là tùy chọn





Van bi điều chỉnh khí nén là sự kết hợp giữa cơ cấu van bi và bộ truyền động khí nén, cùng nhau cung cấp khả năng kiểm soát chính xác dòng chảy chất lỏng. Sau đây là cách thức hoạt động của nó:



1. Cơ chế van bi:

• Lõi của van là một quả cầu bi có lỗ (hoặc cổng) xuyên qua tâm của nó. Khi lỗ thẳng hàng với đường dẫn dòng chảy, chất lỏng đi qua van một cách tự do. Khi quả cầu được bộ truyền động xoay 90 độ, lỗ vuông góc với đường dẫn dòng chảy, có hiệu quả ngăn chặn dòng chảy.
• Vòng quay của quả bóng được điều khiển bởi bộ truyền động, cho phép điều chỉnh chính xác lưu lượng. Điều này cho phép van điều chỉnh lưu lượng với độ chính xác cao, lý tưởng cho các ứng dụng yêu cầu lưu lượng thay đổi.



2. Truyền động bằng khí nén:

• Bộ truyền động khí nén sử dụng khí nén để tạo ra lực cần thiết để xoay quả bóng. Phương pháp truyền động này có độ phản hồi cao, cho phép điều chỉnh nhanh chóng và chính xác.
• Bộ truyền động khí nén có thể được điều khiển từ xa, cho phép vận hành tự động và tích hợp vào các hệ thống điều khiển lớn hơn. Tự động hóa này nâng cao hiệu quả và tính an toàn của toàn bộ quy trình.





Thiết kế và cấu tạo của Van bi điều chỉnh khí nén là chìa khóa cho hiệu suất và độ bền của nó. Sau đây là các đặc điểm cấu trúc chính:



1. Vật liệu chất lượng cao:

Thân van, bi và ghế thường được làm từ các vật liệu như thép không gỉ, đồng thau hoặc các hợp kim khác có khả năng chống ăn mòn, mài mòn và áp suất cao tuyệt vời. Điều này đảm bảo độ bền lâu dài ngay cả trong môi trường khắc nghiệt.



2. Thiết kế nhỏ gọn và chắc chắn:

• Thiết kế nhỏ gọn của van bi làm cho nó phù hợp với các lắp đặt có không gian hạn chế. Mặc dù có kích thước nhỏ, van rất chắc chắn và có khả năng xử lý các ứng dụng áp suất cao.
• Thiết kế này giúp giảm thiểu sự sụt áp qua van, đảm bảo lưu thông chất lỏng hiệu quả với mức tổn thất năng lượng tối thiểu.



3. Khả năng đóng ngắt chặt chẽ:

• Thiết kế van bi cung cấp độ kín khít khi đóng, ngăn ngừa rò rỉ. Điều này đặc biệt quan trọng trong các ứng dụng mà việc ngăn ngừa mất chất lỏng hoặc nhiễm bẩn là rất quan trọng.
• Bề mặt bịt kín thường được làm từ các vật liệu như PTFE (Teflon) hoặc các chất đàn hồi khác, có khả năng bịt kín và chống mài mòn tuyệt vời.



4. Dễ bảo trì và tuổi thọ dài:

• Cấu trúc của van cho phép tháo rời và bảo trì dễ dàng. Tính năng này rất quan trọng để giảm thời gian chết và chi phí bảo trì.
• Độ bền của vật liệu và thiết kế có nghĩa là van ít cần bảo trì hơn và có tuổi thọ cao hơn so với các loại van khác.



5. Tùy chọn lắp đặt đa dạng:

Van có thể được lắp đặt theo nhiều hướng khác nhau và kết nối với các hệ thống đường ống khác nhau bằng các kết nối ren, bích hoặc hàn. Tính linh hoạt này giúp van có thể thích ứng với nhiều thiết lập công nghiệp.
