Van bướm có thể được phân loại theo nhiều cách khác nhau dựa trên các kích thước khác nhau, chẳng hạn như cấu trúc, hiệu suất bịt kín và phương pháp truyền động. Ba cách phân loại phổ biến nhất và các loại tương ứng của chúng như sau:
1, Phân loại theo loại niêm phong (Một trong những loại cốt lõi nhất)
•Van bướm bịt kín-mềm
￮ Cặp đệm kín được cấu tạo từ vật liệu đàn hồi (như cao su, Teflon, v.v.) và kim loại. Con dấu đạt được thông qua sự biến dạng của vật liệu đàn hồi,dẫn đến hiệu suất bịt kín tuyệt vời(rò rỉ thường nhỏ hơn hoặc bằng 0,01%). Chúng thích hợp để sử dụng với các môi trường không-ăn mòn như nước, không khí và dầu nhưng có yêu cầu rò rỉ cao.
￮Nhược điểm: Khả năng chịu nhiệt độ và áp suất hạn chế (gioăng cao su thường có khả năng chịu nhiệt độ Nhỏ hơn hoặc bằng 120 độ, Teflon Nhỏ hơn hoặc bằng 200 độ) và dễ bị ăn mòn từ các môi trường như axit mạnh và kiềm.
•Van bướm bịt kín-cứng
￮ Cặp đệm kín được cấu tạo từ kim loại và kim loại (chẳng hạn như thép không gỉ và thép đúc). Gia công chính xác đảm bảo sự vừa khít giữa các bề mặt bịt kín. Chúng có khả năng chịu nhiệt độ và áp suất cao (nhiệt độ lên tới 425 độ và áp suất lên tới PN40 trở lên), khiến chúng phù hợp để sử dụng với-nhiệt độ cao, áp suất cao- và môi trường ăn mòn như hơi nước, nước thải cũng như các dung dịch axit và kiềm. Nhược điểm: Hiệu suất bịt kín kém hơn một chút so với phớt mềm (độ rò rỉ thường nhỏ hơn hoặc bằng 0,1%) và yêu cầu độ chính xác gia công cao hơn.
2, Phân loại theo loại kết cấu (Dựa trên phương thức kết nối đĩa)
•Van bướm kín trung tâm
￮Trục quay của đĩa nằm trên đường tâm của đường dẫn dòng chảy. Khi đóng lại, đĩa tiếp xúc hoàn toàn với bệ van, đạt được độ kín. Cấu trúc đơn giản và chi phí thấp này có lợi, nhưng do đĩa chịu lực tác động đáng kể từ vật liệu nên nó phù hợp với các đường ống-áp suất thấp, đường kính{3}}nhỏ (thường là DN Nhỏ hơn hoặc bằng 200mm), chẳng hạn như đường ống cấp thoát nước sinh hoạt.
•Van bướm lệch tâm
￮Trục quay của đĩa lệch tâm và có nhiều cấu hình lệch tâm khác nhau (chẳng hạn như lệch tâm đơn, đôi và ba):
￮Độ lệch tâm đơn: Trục lệch khỏi bề mặt bịt kín, giảm ma sát giữa đĩa và mặt ngồi, đồng thời tăng tuổi thọ sử dụng. Thích hợp cho các ứng dụng áp suất trung bình và thấp.
￮Lệch tâm kép: Trục được lệch so với cả tâm và bề mặt bịt kín, giúp giảm ma sát hơn nữa và giúp việc đóng mở dễ dàng hơn. Áp dụng rộng rãi.
￮Lệch tâm ba lần: Dựa trên cấu hình lệch tâm kép, độ lệch góc được thêm vào để đạt được khả năng đóng mở "không ma sát" giữa đĩa và mặt ngồi. Đây là thiết kế chủ đạo dành cho van bướm bịt kín-cứng và phù hợp với-áp suất cao, nhiệt độ-cao và đường kính-lớn
đường ống (DN Lớn hơn hoặc bằng 300mm).
3, Phân loại theo phương pháp truyền động (Dựa trên phương pháp vận hành)
￮Vận hành thủ công thông qua tay quay, tay cầm hoặc cơ cấu bánh răng trục vít. Chúng có cấu trúc đơn giản và chi phí thấp, khiến chúng phù hợp với các ứng dụng-đường kính nhỏ, tần số{2}}thấp (chẳng hạn như bảo trì đường ống nhỏ và van dân dụng).

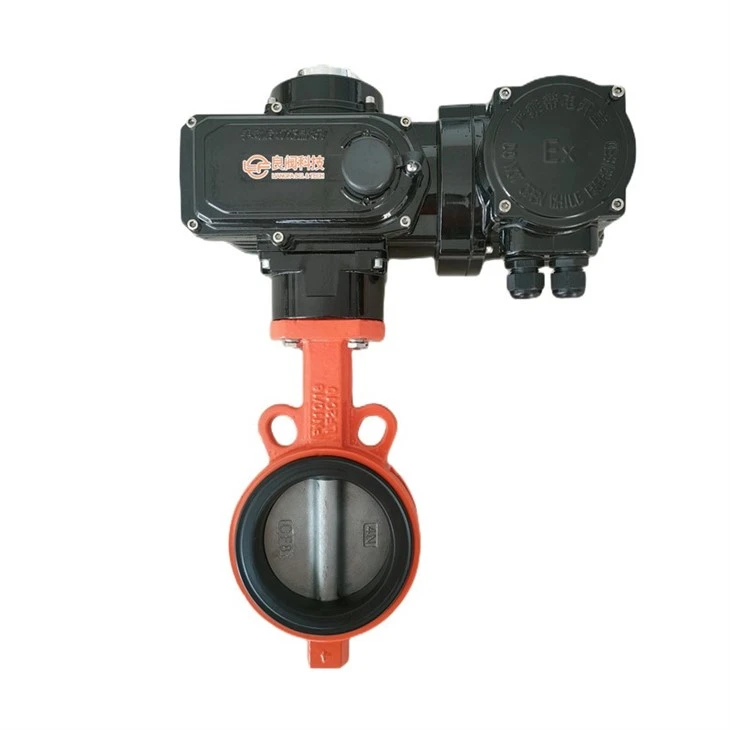

￮Được hỗ trợ bởi một bộ truyền động điện (bánh răng/tua-bin dẫn động bằng động cơ), chúng cho phép điều khiển từ xa và vận hành tự động, mang lại độ chính xác cao (có khả năng điều chỉnh dòng chảy) và phù hợp với các đường ống lớn và hệ thống tự động (chẳng hạn như dây chuyền sản xuất công nghiệp và hệ thống cấp nước đô thị).
￮Được hỗ trợ bởi một bộ truyền động khí nén (được dẫn động bằng xi lanh), chúng có khả năng phản hồi nhanh (thời gian đóng và mở ngắn) và phù hợp với môi trường dễ cháy và nổ (không có nguy cơ phát ra tia lửa) hoặc các điều kiện cần chuyển đổi nhanh (chẳng hạn như tắt khẩn cấp đường ống dẫn hóa chất).
Ngoài ba loại nêu trên, van bướm còn có thể được phân loại theo cỡ nòng (nhỏ/trung bình/lớn) và vật liệu (gang, thép không gỉ, v.v.). Việc lựa chọn loại trong ứng dụng thực tế phải dựa trên đặc điểm môi trường, áp suất và nhiệt độ cũng như các yêu cầu vận hành.
